На рис. 1.4

показаны сопло и коллектор, который собирает раствор для возвращения его в систему циркуляции. Чтобы возник ламинарный режим истечения из сопла, в качестве растворителя часто используют этиленгликоль, т.е. вещество с очень высокой вязкостью (этиленгликоль известен также как основной компонент большинства антифризов).

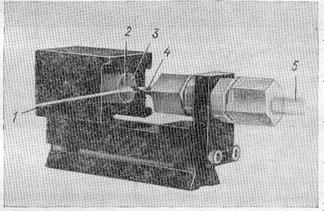

Рис. 1.4.

Фотография сопла лазера с ламинарным потоком красителя и коллектора.

1 – лазерное излучение накачки; 2 – область потока красителя; 3 – патрубок для сбора раствора красителя; 4 – сопло; 5 – шланг для подачи раствора красителя.

Полная геометрия системы схематически показана на рис. 1.5.

Пучок излучения лазера накачки фокусируется в объем струи красителя, где практически полностью поглощается. Свет накачки, прошедший сквозь струю, поглощается специальной ловушкой. Стимулированное излучение ограничено лишь малым объемом накачки; оптическая ось резонатора составляет небольшой угол с направлением накачки. Резонатор имеет два участка; первый из них состоит из «глухого» зеркала со 100%-ным отражением и дополнительного зеркала. Ось этого участка ориентирована под углом к накачивающему пучку. Второй участок, составленный дополнительным зеркалом и выходным зеркалом (с пропусканием 2—5%), имеет ось, параллельную направлению накачки. Помимо удобств в работе, которые предоставляет параллельность выходного излучения лазера направлению накачки, такой трехзеркальный резонатор имеет большую длину. Это приводит к уменьшению частотного интервала между продольными модами, увеличению числа мод в пределах ширины кривой усиления и повышению выходной мощности излучения по сравнению с более коротким двухзеркальным резонатором.

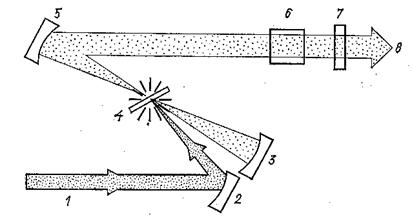

Рис. 1.5.

Схематическое изображение лазера на красителях с ламинарным потоком.

Резонатор образован отражателем 3 (с радиусом кривизны r=5 см и коэффициентом отражения R=100%) и плоским выходным зеркалом 7 (R=95-98%). Вспомогательное зеркало 5 (r - 7,5 см, R=100%) служит для уменьшения габаритов резонатора и обеспечивает параллельность лазерного излучения 8 на выходе и излучения накачки 1, направляемого в объем поворотным зеркалом 2. Поток красителя 4 направлен перпендикулярно к плоскости рисунка и расположен под углом Брюстера к излучению накачки. Длины волн перестраиваются селектирующим элементом 6.
