Большинство необъяснимых природных явлений в т.ч. и ферромагнетизм, объяснялось прежде проявлением "флюидов". Такое объяснение магнитных явлений в начале XVII столетия давал В.Гильберт. Под влиянием открытия магнитного действия электрического тока, сделанного в 1820 г Эрстедом, А.Ампер в 1822 г для объяснения причины магнетизма предложил теорию молекулярных токов. Однако Ампер не мог объяснить, почему молекулярные токи не нагревают магнитный материал и где возникает напряжение, вызывающее эти токи. Поэтому эта теория потеряла значение. На исходе 19 ст Ewing подтверждает представления Вебера о молекулярных магнитах, по которым каждая молекула и каждый атом имеют собственные магнитные поля. Из большого числа магнитных стрелок, размещенных в пространстве и легко вращающихся вокруг своей оси, он построил модель, на которой можно было снять кривую намагничивания. Этим была подтверждена связь молекулярных магнитов с магнетизмом. При намагничивании модели Ewing наблюдал взаимное влияние магнитных стрелок. В это время он высказывал предположение о взаимодействии молекулярных магнитов. F.Bitter и P.Weiss развили теорию Вебера дальше. Они считали, что группы большого числа согласно ориентированных атомов образуют домены (области) размером нескольких микронов, являющиеся аналогией магнитных стрелок Ewing'а. Эти домены самопроизвольно намагничены до полного насыщения, которое нельзя ни увеличить, ни уменьшить. Для каждого вида магнитного материала имеется определенная величина самопроизвольной (спонтанной) намагниченности и напряженности магнитного поля, при которой домены взаимодействуют между собой так, что изменяется направление вектора спонтанной намагниченности. Чем больше спонтанная намагниченность, тем больше индукция насыщения материала. Чем легче осуществляется действие внешнего поля на домены, тем меньшая напряженность поля необходима для перевода векторов намагничивания доменов из хаотического неупорядоченного состояния в положение, когда они совпадают с направлением этого поля, а следовательно, тем больше будет магнитная проницаемость материала, т.е. величина, выражающая пропорциональность между индукцией и напряженностью поля. На основе этих представлений можно хорошо понять современные взгляды на процесс намагничивания магнитных материалов (см рис.1). В ненамагниченном материале домены ориентированы совершенно хаотически. Отдельные домены образуют друг с другом замкнутые магнитные цепи, так что вне материала не ощущается магнитного эффекта. При воздействии небольшого внешнего поля домены с более выгодной ориентацией относительно направления внешнего магнитного поля увеличивают свои размеры за счет доменов с менее выгодной ориентацией. Выгодным, легким направлением намагничивания является такое направление, при котором ориентированные домены имеют минимальную энергию. Следовательно, это такое направление, при котором домены под влиянием внутреннего размещения атомов в кристаллах, внешних и внутренних механических сил и направляющего действия внешнего магнитного поля имеют минимальное взаимодействие. Изменение размеров доменов на этой стадии намагничивания происходит путем смещения их взаимных границ. Граничная зона носит название стенки Блоха по имени открывшего это явление F.Bloch. Эти изменения обратимы, т.е. при исчезновении внешнего магнитного поля наступает обратное распадение доменов.

При дальнейшем увеличении внешнего магнитного поля до определенного значения рост доменов путем смещения стенок происходит скачком. У поликристаллических материалов при изменении магнитного поля в этой фазе

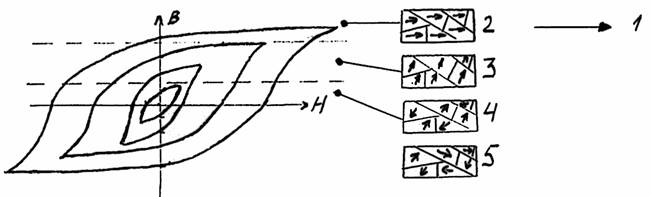

Рис.1 Стадии цикла намагничивания ( Формы петель гистерезиса при различных напряженностях максимального поля). Справа показаны границы доменов и направление векторов их спонтанного намагничивания в том же месте образца в различных стадиях намагничивания.
