Кроме логометров, на автомобилях особенно в качестве вольтметров и амперметров, используются общепромышленные конструкции магнитоэлектрических указателей с неподвижной катушкой, воздействующей на поворотный магнит, соединенный со стрелкой или неподвижным магнитом и поворотной катушкой.

2)Электромагнитные указатели:

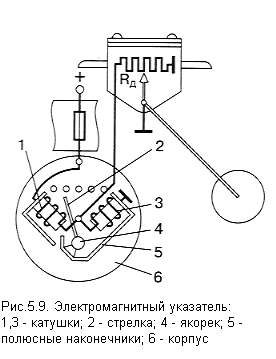

В электромагнитных указателях поворотный якорек из магнитомягкого материала; соединенный со стрелкой, притягивается двумя расположенными под углом катушками (рис. 9.7). Если МДС катушек одинаковы, силы воздействия на него обеих катушек уравновешиваются. При изменении сопротивления датчика Rд, например, в сторону уменьшения, сила тока в катушке 1 увеличивается, а в катушке 3 уменьшается и якорек со стрелкой поворачивается в сторону большей силы притяжения, т.е. к катушке 1, при увеличении сопротивления датчика поворот происходит в обратную сторону. Уравновешивание действия магнитных сил на якорек и возврат стрелки в нулевое положение осуществляется под действием противовеса, которым снабжен якорек. Это накладывает определенные требования по положению электромагнитных указателей на приборном щитке.

Конструкция прибора содержит, кроме катушек, якорька, шкалы, стрелки и ряда конструктивных элементов, магнитопровод катушек в виде полюсных наконечников для подведения магнитного потока катушек к якорьку.

3) Указатели импульсной системы:

Указатели импульсной системы могут использоваться только с термоэлектрическими датчиками и составляют в комплекте с ними единую импульсную систему.

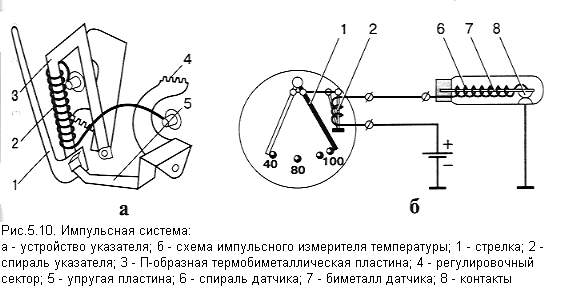

На рис. 5.10, а, представлена конструкция указателя импульсной системы. Его основу составляет П-образная биметаллическая пластина, на одной ножке которой, соединенной со стрелкой, расположена нагревательная спираль, другая ножка закреплена на регулировочном секторе. При регулировке прибора сектор с закрепленным на нем концом биметаллической пластины перемещают с помощью зубьев. Второй регулировочный сектор с упругой пластиной, создающей шарнирную опору стрелки, также при регулировке может перемещаться с помощью зубьев. Соединенное с ним плечо П-образной пластины является термокомпенсационным, при изменении температуры воздуха, окружающего указатель, изгиб этого плеча компенсирует возникающий по этой же причине изгиб плеча, соединенного со стрелкой. Спираль указателя и термобиметаллического датчика включены последовательно (рис. 5.10, б). До включения прибора стрелка указателя находится в положении вне пределов градуированной шкалы прибора. Это является отличительным признаком импульсной системы. После включения прибора ток начинает протекать в общей цепи спиралей датчика и указателя, нагревая биметаллические элементы. Биметалл датчика изгибается, при этом размыкаются и его контакты, ток в общей цепи пропадает. Время нахождения контактов датчика в разомкнутом состоянии Тр зависит от температуры окружающей

среды, на которую и призван реагировать датчик термометра, и от давления на контакты, оказываемое извне, что характерно для измерителей давления. После остывания биметаллической пластины контакты замыкаются на время Тз и ток вновь начинает протекать в общей цепи датчика и указателя, нагревая биметаллические элементы.
