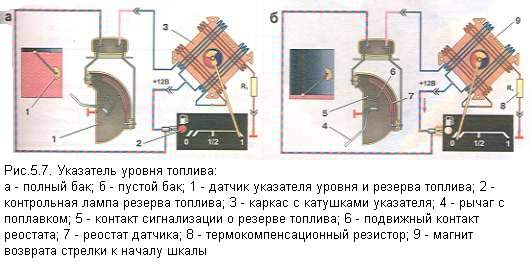

В измерителях уровня топлива используется реостатный датчик, помещенный в топливный бак (рис. 5.13). С выработкой топлива поплавок перемещается и через рычаг воздействует на ползунок реостата, который соответственно меняет свое положение. Если автомобиль имеет два бака, то датчики помещают в каждый бак, при этом водитель с помощью переключателя может определить уровень топлива в каждом баке. Специальные контакты, установленные в некоторых типах датчиков, замыкаются при снижении уровня топлива до минимального уровня, позволяющего проехать ограниченное расстояние. Контакты включают контрольную лампу на щитке приборов, т.е. образуют сигнализирующий прибор выработки топлива. В указателях уровня топлива используются магнитоэлектрические приборы (логометры) или, реже, электромагнитные указатели. Электромагнитные указатели соединяются с датчиком по схеме на рис. 5.9, магнитоэлектрические - по схемам на рис. 5.13. Схема на рис. 5.13, б, характерна для системы 24 В, поэтому имеет добавочный резистор Re, гасящий напряжение. Сопротивление Rт - термокомпенсационное, Rд - сопротивление датчика, HL - лампа контроля минимального уровня топлива.

Электромагнитные указатели используются с датчиками на максимальное сопротивление 60 Ом, магнитоэлектрические - на 90 Ом или 350 Ом (в основном, на автомобилях ВАЗ).
