Отражения света. Зеркала.

Во введении к данной теме подчеркивается, что на границе раздела двух сред происходит отражение и преломление света. При разделении светового потока соблюдается закон сохранения энергии.

Указывается также, что при зеркальном отражении неровности отражающей поверхности должны быть значительно меньше 1мк. Такого же порядка неоднородности могут быть в немутной преломляющей среде.

Разделение светового потока на отраженный и преломленный демонстрируется с помощью таких опытов:

1.Используется аквариум с флюоресцирующей жидкостью. Параллельный пучок лучей от проекционного фонаря направляется на экран (металлическое или стеклянное зеркало), поставленный под углом к световому потоку. Последний отражается также под углом на поверхность воды в аквариуме. Преломленный пучок света ясно виден во флюоресцирующей жидкости. Отраженный пучок можно принять на белый экран или увидеть в задымленном воздухе.

2. На оптической шайбе устанавливается стеклянный полуцилиндр. От осветителя узкий пучок света направляется на плоскую поверхность цилиндра. В последнем виден пучок преломленного света, а на белом диске шайбы – отраженный пучок. При изменении угла падения пучка можно видеть изменение яркости преломленного и отраженного пучка – яркость одного увеличивается, а другого уменьшается.

Для проверки закона отражения ставятся параллельно два опыта – с волнами на поверхности жидкости (желательно со стробоскопом) и с оптической шайбой.

Пальцем ударяют по линейному вибратору. Всплеск доходит до экрана (металлического бруска), поставленного один раз перпендикулярно линии распространения волны, а другой раз – под углом к ней. Наблюдается, в каком направлении распространяется волна. Затем рассматривается непрерывная картина распространения и отражения плоских волн. Обращается внимание на угол падения и отражения лучей. Дается рисунок наблюдаемой картины. Нормали к фронту волны вычерчиваются цветным мелком.

В опыте с оптической шайбой узкий пучок света направляется на плоское зеркало вначале перпендикулярно ему, а затем под все увеличивающемся углом и измеряются углы падения и отражения.

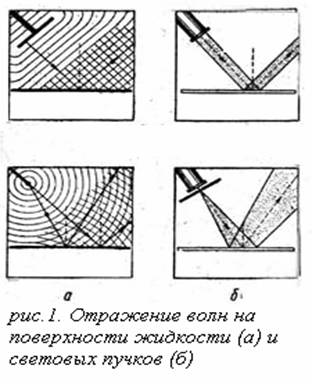

Обращается внимание на то, что в опыте с водяными волнами изменяется направление нормали к фронту волны (рис. 1, а), а в оптическом опыте – направление осевого луча в световом пучке (рис. 2, а).

Аналогично рассматривается отражение круговых водяных волн и расходящихся пучков. Угол между линиями, ограничивающими световой пучок, не изменяется.

Чтобы учащиеся правильно отсчитывали углы падения и отражения света, можно рекомендовать вести отсчет этих углов всегда от перпендикуляра, восстановленного в точке падения луча. При формулировке закона отражения надо подчеркнуть не только равенство этих углов, но и то, что они лежат в одной плоскости.

Сравнивается характер зеркального и диффузного отражения. В числе иллюстрирующих примеров можно показать использование зеркального гальванометра (ставится опыт с отклонением светового пятна на шкале при нагревании термопары рукой).
