При изучении линз выясняются их оптические характеристики, назначение и принцип действия. Дается квалификация линз, приводятся их схематические изображения и условные обозначения. При этом обычно указывается, что собирающие линзы толще посредине, чем по краям, а рассеивающие – наоборот. Однако это справедливо, лишь, когда показатель преломления вещества линзы больше, чем окружающей среды. В противном случае линзы с большей толщиной посредине будут рассеивающими, а с меньшей – собирающими.

Напоминается, что диафрагма ограничивает световой пучок, идущий от источника света, вырезает лишь часть светового потока. Линза, вставленная в диафрагму (оправу), собирает или рассеивает световые пучки. Это действие линз иллюстрируется двумя параллельно поставленными опытами: с плоскими волнами на поверхности жидкости и со световым параллельным пучком.

В первом опыте плоские волны на поверхности жидкости превращаются линзой в круговые. За линзой они движутся вперед вогнутостью, а затем, пройдя через область, где происходит сужение волн, - вперед выпуклостью, т.е. сначала они собираются, а затем, расходятся.

Во втором опыте показывается схождение, а затем расхождение пучка света. Аналогичные опыты ставятся с рассеивающими линзами.

Вводятся понятия об оптическом центре линзы, о главной и побочной оптической оси, переднем и заднем фокусе, фокусном расстоянии, фокальной плоскости, о действительном и мнимом фокусе. Здесь важно подчеркнуть следующее:

· положение фокуса определяется для параксиальных (приосевых) лучей и для линз с малой кривизной поверхностей;

· Световые пучки неодинаковой цветности собираются в разных точках;

· Параллельный пучок белого света собирается линзой почти в одной точке при условии сохранения параксиальности лучей;

· Переднее и заднее фокусные расстояния несимметричной линзы одинаковы;

· Луч в направлении к оптическому центру линзы смещается ею тем меньше, чем она тоньше.

Таким образам, в школе изучаются тонкие линзы и приосевые световые пучки.

При изложении понятия об оптической силе линзы полезно разъяснить следующее: оптическая сила системы сложенных вместе тонких линз равна алгебраической сумме (с соблюдением правила знаков) оптических сил этих линз; для определения оптической силы рассеивающей линзы необходимо измерить оптическую силу системы, состоящей из данной рассеивающей и собирающей линзы большей оптической силы, а затем вычесть последнюю из результата, полученного для системы линз. Это может быть проверено на практическом занятии.

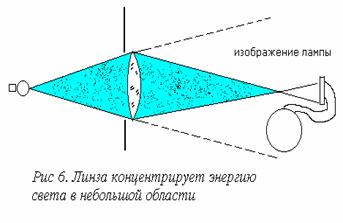

Роль линз в концентрации энергии света полезно показать на опыте, в котором приемником излучения является фотоэлемент или чувствительная термопара (рис.6). От маленького источника света 1 излучение через диафрагму 2 направляется на приемник энергии 3, который соединен с электроизмерительным прибором 4. После того как диафрагма закрывается собирающей линзой 5, показания прибора возрастают.

Затем показывается изображение светящейся точки в линзе. В качестве источника света берется лампочка, помещенная в футляре с малым круглым отверстием. Вначале экран (матовое стекло, белая плотная бумага) медленно перемещается вдоль оси светового пучка и «прощупывается», как он формируется, переходит от сходящегося в расходящийся, и в месте этого перехода обнаруживается изображение. Рассеивание света от экрана дает возможность учащимся видеть изображение точки.
