Уравнение (14) и иллюстрирующий его рис. 1 показывают, что процесс рамановекого рассея­ния в резонаторе лазера является четырехфотонным процессом, в котором два фотона лазерного света исче­зают, а вместо них появляются два новых фотона: стоксов и антистоксов. В четырехфотонном процессе как

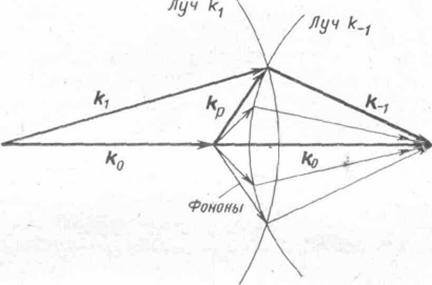

Рис. 3

Векторная схема вынужденного рамановского рассеяния как двухфотонных процессов с участием фононов разных направле­ний и величин.

Стоксово рассеяние имеет различные направления, тогда как антистоксово — лишь одно определенное направление.

,

так и

имеют точно определенные направления. В то время как действительно точно определенное на­правление имеют антистоксовы фотоны

, стоксовы фотоны

рассеиваются в различных направлениях, главным 0'бразом в направлении падающего луча. По­этому Цайгер с сотрудниками предложил двухсту­пенчатый механизм процесса рамановского рассеяния. При этом каждая ступень является двухфотонным про­цессом, в котором принимают участие два фотона и фотон . Последнему соответствует волновой вектор волны, возникающей из когерентных колебаний молекул, возбужденных падающей оптической волной. Первая ступень заключается в образовании стоксова фотона и фонона из первого лазерного фотона:

(20)

Вторая ступень заключается в образовании антистоксова фотона из другого лазерного фотона и соответствующего фонона:

(21)

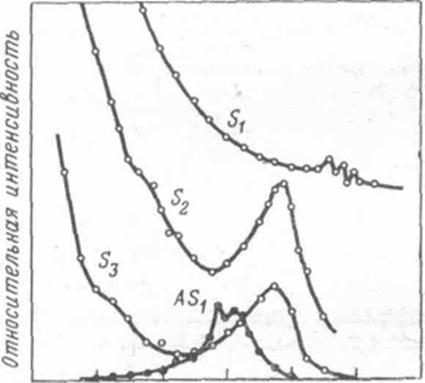

На первой ступени образуются стоксовы фотоны (с заранее определенной энергией ), различно на­правленные, и соответствующие им фононы (рис. 3). На второй ступени может произойти поглощение только такого фонона, который даст антистоксов фотон , имеющий соответствующее определенное направле­ние, если только этот фотон отвечает уравнениям (20) и (21), а следо­вательно, и условию (14). Другие фононы не приводят к испусканию антистоксоъа фотона. Поэтому антистоксово рассеяние имеет значительный максимум в определенном направлении. На рис. 4 представлены результаты исследований упомянутых авторов. Они исследовали интенсивность трех стоксовых линий S1, S2 и S3, а также первой антистоксовой линии AS1 в зависимости от угла рассеяния. Показано, что:

1. Первая стоксова линия S1 обнаруживает наибольшую интенсивность в направлении лазерного луча. По мере возрастания угла интенсивность уменьшается и не обнаруживает другого максимума ни в каком определенном направлении. (Появление максимумов у последующих стоксовых линий S2 и S3, а также очень слабых максимумов на линии S1 имеет особую причину, которую мы здесь не будем обсуждать.)

2. Соответствующая первой стоксовой линии S1 первая антистоксова линия AS1 обнаруживает сильный максимум интенсивности под углом рассеяния около 3,0°.Как видно, антистоксово рассеяние не происходит в исправлении падающего света, а после максимума быстро спадает до нуля.
