При достаточно малых напряжениях и скоростях деформации поведение полимерных систем описывается соотношениями линейной теории вязкоупругости, и все особенности поведения материала в любых режимах деформирования могут быть определены, если известен его релаксационный спектр. Понятие о линейной вязкоупругости — это асимптотическое представление реальных свойств материала при предельно низких напряжениях. Экспериментально, в пределах погрешности измерений, «линейная область» охватывает более или менее широкий диапазон условий деформирования. Граница« линейного» поведения зависит от природы материала: она может находиться в области очень низких напряжений (например, для полимеров, содержащих активный наполнитель) или быть смещенной в сторону очень больших напряжений, охватывая практически всю область доступных режимов деформирования (для гибкоцепных полимеров с узким молекулярно-массовым распределением).

Судить о том, отвечает ли поведение материала теории линейной вязкоупругости можно по его интегральным характеристикам, пример вязкости или модулю высокоэластичности. Постоянство таких параметров является необходимым, но недостаточным критерием «линейности», так как различные нелинейные эффекты могут при этом проявиться в переходных режимах деформирования. Поэтому, чтобы судить о том, является ли поведение материала «линейным», в общем случае необходимо подтверждение независимости какой-либо характеристики вязкоупругих свойств системы, например функций релаксации или ползучести, от режима деформирования.

Пусть реологические свойства среды описываются соотношениями линейной теории вязкоупругости и характеризуются функцией ползучести ψ(t) или функцией релаксации φ(t). Тогда при деформировании в режиме έ=έ0=const изменение напряжений во времени описывается формулой:

Скорость натекания необратимой деформации έf выражается при этом следующим образом:

а изменение обратимой деформации во времени εe(t) происходит (пренебрегая мгновенной составляющей) в соответствии с формулой:

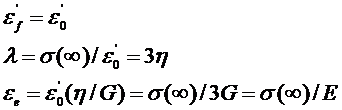

При t—> ∞ получается ряд очевидных соотношений

где λ — продольная вязкость, определяемая как отношение напряжения и скорости натекания необратимой продольной деформации; Е — модуль высокоэластичности при одноосном растяжении; η и G— значения вязкости и модуля высокоэластичности, измеренные при низких напряжениях (в линейной области) в условиях сдвиговых деформаций.

Таким образом, в рамках линейной теории вязкоупругости для вязкоупругой жидкости продольная вязкость равна утроенной вязкости, измеренной при сдвиге (λ=Зη), и модуль высокоэластичности при растяжении равен утроенному модулю сдвига (Е = 3G). В предстационарном режиме деформации вязкость остается постоянной и равной λ. Поэтому линейная теория вязкоупругости не предсказывает никаких новых результатов (по сравнению с теорией вязкой ньютоновской жидкости и упругого гуковского тела) по отношению к установившимся режимам деформации.

В переходной (предстационарной) стадии деформирования при задании режима έ= const изменение напряжений во времени описывается формулой:

или

где F (θ) — релаксационный спектр; η — вязкость в установившемся сдвиговом течении.

Из последней формулы видно, что зависимость с σ(t)/έλ от t получается одной и той же для различных скоростей деформации и может быть вычислена, если известна функция F(θ), а время нормируется по вязкости при данной температуре.
