Для массы газа т, вращающейся со скоростью w на расстоянии r от центра, кинетическая энергия, переданная внешним слоям, составляет:
где А — тепловой эквивалент работы; w1, w2,—угловые скорости потока.
Охладившийся центральный поток газа выходит из вихревой трубы через отверстие в диафрагме, более нагретые внешние слои отводятся наружу через вентиль. |

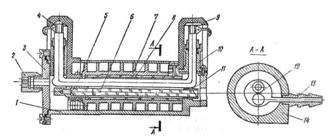

Рис. 2. Лазерная головка с вихревым воздухохододильником
:
1 — диффузор; 2 — патрубок нагретого потока воздуха; 3 — фланец; 4 — электрод лампы накачки; 5 — лампа; 6 — кристалл; 7 —радиатор; 8 — отражатель; 9 — изолятор; 10 — держатель лампы; 11 — цанга кристалла; 12 — сопло-улитка; 13 — штуцер; 14 — корпус. | | Движение потоков может осуществляться как в противоположных, так и в одном направлении.
Вихревой воздухохолодильник дает возможность создать систему охлаждения с минимальными массой и габаритами. При этом эффективность охлаждения по сравнению с обычными газовыми системами возрастает в несколько раз. Как уже говорилось, принцип охлаждения активного вещества в этой системе основан на образовании воздушного вихря, движущегося с тангенциальным ускорением в сопло, имеющее форму спирали Архимеда (сопло-улитка) (рис. 2). Кристалл закрепляют цангами на оси вихревой трубки, изготовленной из прозрачного кварца. В корпусе вихревой трубки устанавливают сопло-улитку. На противоположном конце трубки находится диффузор. Сжатый воздух из внешней сети поступает через подводящий патрубок в сопло. Образующийся там вихрь движется в осевом направлении вдоль трубки к диффузору. Интенсивная закрутка воздушного потока создает градиент статического давления и высокую турбулентность. Вследствие этого в центральной части вихревой трубки создается зона пониженного давления и температуры. Наличие диффузора способствует снижению температуры в этой зоне до —100° С. Высокая турбулентность вихря обеспечивает большие значения коэффициента теплообмена 200 .550 Вт/(м2 • К). Ось вихревой трубки совмещена с кристаллом активного вещества. Отработанный воздух из диффузора поступает внутрь отражателя, охлаждает лампу и выходит наружу. Отсутствие тепловой изоляции вихревой трубки от корпуса камеры не сказывается на теплофизических характеристиках системы охлаждения, так как низкотемпературная зона в центре вихря отделяется от стенок трубки периферийными слоями, имеющими температуру, близкую к окружающей. Эта же особенность исключает запотевание наружных стенок кварцевой трубки. Оптимальная площадь сечения сопла при давлении 9,81 • 104 Па составляет одну десятую площади сечения вихревой трубки, а оптимальное отношение длины трубки к диаметру равно 3 .5. Для наилучшего охлаждения кристалла величину зазора между дисками диффузора следует выбрать равной (0,05 . 0,07) • Da. W Dy — диаметр вихревой трубки. Значения коэффициента теплообмена и температуры охлаждения ДТ зависят от давления р и отношения d/D„ 0,25 .0,8; составляет: а = (360 .525) Вт/м2 • К. Системы термостабилизации, использующие вихревой эффект, надежны и конструктивно просты.
|
