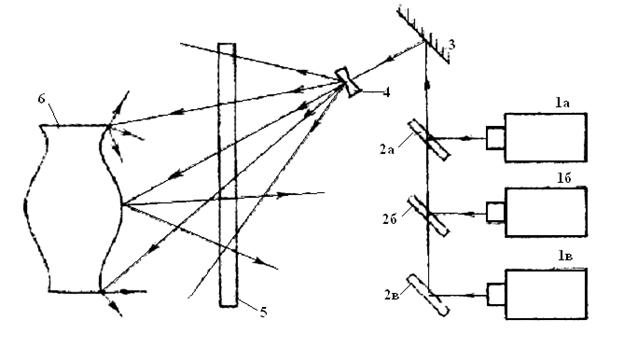

Здесь 1a-1в - лазеры, излучающие свет в красной, зеленой и синей частях спектра, 2a-2в - оптические элементы, позволяющие совместить излучение трех лазеров в одном пучке, 3 - зеркало, 4 - линза, расширяющая суммарный пучок света лазеров, 5 - фотопластинка, 6 - объект.

При съемке цветной пропускающей голограммы объект освещается тремя лазерами. Далее возможны два случая: во-первых, когда опорные пучки трех цветов суммируются и падают на фотопластинку под одним и тем же углом, во-вторых, опорные пучки направляются на фотопластинку под разными углами.

Рис. 8.4. Запись отражательной цветной голограммы

В случае однослойного материала независимо от схемы съемки наблюдается существенное снижение дифракционной эффективности и отношения сигнал/шум, что ограничивает их использование.

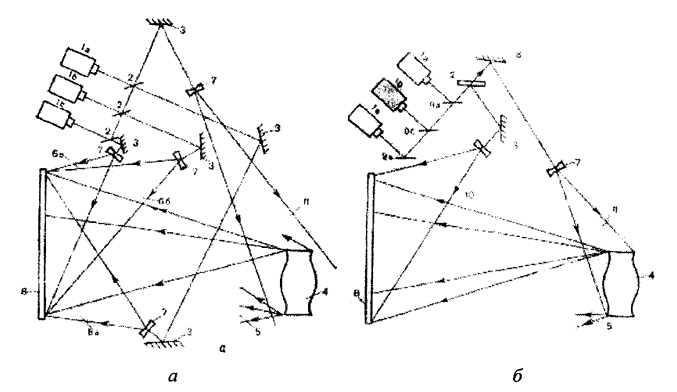

Рис. Схема записи пропускающей цветной голограммы без разделения (б) и с разделением (а) опорных пучков в пространстве.

Для записи высококачественных цветных голограмм применяют способ последовательной регистрации трех отдельных

цветных голограмм. Для этого по одной из схем последовательно получают частичные голограммы на различных пластинках с фотослоями, чувствительными к зеленому, красному и синему свету.

Другой способ - изготовление частичных голограмм в отдельных слоях многослойного фотоматериала на одной подложке. Каждый слой сенсибилизируется к одному участку спектра, причем зелено- и красночувствительные слои десенсибилизируются к синей зоне спектра. Последнее относится как к съемке отражательных, так и пропускающих голограмм.

Важно, чтобы при воспроизведении цветного изображения из трех частей не возникло ложных изображений из-за дифракции света разных длин волн на разноименных голограммных структурах.

При восстановлении цветных голограмм на достаточно толстых слоях подавление ложных изображений обеспечивается спектральной селективностью, что позволяет использовать для восстановления изображения источник белого света. В случае пропускающей голограммы нет возможности обеспечить спектральную селективность, поэтому для устранения ложных изображений используют угловую селективность голограмм (для чего при записи опорные пучки заводятся под разными углами).

Для всех схем получения цветных голограмм имеются следующие общие требования:

Необходимо точное соблюдение взаимного углового расположения источников света и голограммы в процессах съемки и восстановления.

Процесс обработки и условия хранения голограммы не должны приводить к изменениям толщины слоев частичных голограмм.

При большой глубине объектов съемки эти требования становятся достаточно жесткими.

Теперь необходимо сказать несколько слов о технике воспроизведения голографических изображений.

Демонстрирование изобразительных голограмм должно обеспечивать комфортность и естественность восприятия зрителем. Качество изображения хорошей голограммы (без видимых дефектов, с высокой яркостью, малым уровнем шумов, с правильно расположенными и освещенными при съемке объектами) определяется параметрами восстанавливающего источника света: длиной волны и спектром излучения, формой пучка, интенсивностью и правильным расположением источника света и голограммы.

На практике даже толстослойная эмульсия не полностью селективна, и для устранения хроматизма, проявляющегося, как правило, в виде цветных ореолов, и получения глубоких монохромных изображений применяют светофильтры. Особенно целесообразно использовать ртутные лампы с малым телом свечения, большой яркостью и линейчатым спектром. Часто используют свет диапроектора.

Для восстановления пропускающей голограммы требуется источник света с высокой монохроматичностью, чаще всего - лазер. Но при использовании последнего приходится либо смириться с присущим лазерному излучению пятнистым шумом (спеклами), либо как-то с ним бороться.

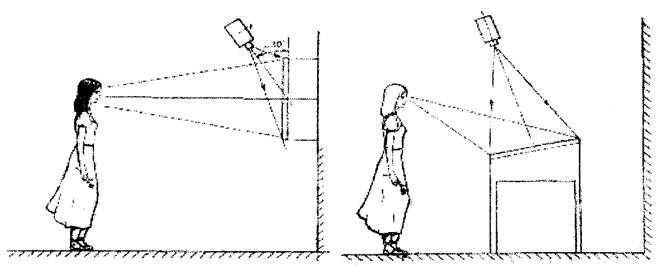

Большинство объектов в естественных условиях освещаются сверху. Поэтому при рассматривании голографического изображения объекта он воспринимается естественно, если тени и блики на нем зарегистрированы в процессе освещения при съемке сверху под острым углом. Подходящие углы близки к углу Брюстера. Восстанавливающий источник при этом может быть укреплен на потолке, на стене высоко под потолком, на специальной стойке или в подвесе. Восстанавливающий пучок, падающий на голограмму, не должен перекрываться головой или корпусом зрителя, который может подойти близко к голограмме для рассматривания мелких деталей предметов, особенно произведений искусства (рис).

Рис. Техника воспроизведения при вертикальном и горизонтальном расположении изобразительных голограмм
