Перечислим основные особенности работы двигателя:

1. В двигателе Стирлинга происходит преобразование тепловой энергии в механическую посредством сжатия постоянного количества рабочего тела при низкой температуре и последующего (после периода нагрева) его расширения при высокой температуре. Поскольку работа, затрачиваемая поршнем на сжатие рабочего тела, меньше работы, которую поршень совершает при расширении рабочего тела, двигатель вырабатывает полезную механическую энергию.

2. В принципе при наличии регенерации необходимо только подводить тепло, чтобы не допускать охлаждения рабочего тела при его расширении, и отводить тепло, выделяющееся при его сжатии.

3. Необходимое изменение рабочего тела обеспечивается наличием разделенных холодной и горячей полостей, по соединительным каналам между которыми под действием поршней перемещается рабочее тело.

4. Изменения объема в этих двух полостях должны не совпадать по фазе, а получающиеся в результате циклические изменения суммарного объема в свою очередь не должны совпадать по фазе с циклическим изменением давления. Это - условие получения механической энергии на валу двигателя.

Таким образом, принцип Стирлинга – это попеременный нагрев и охлаждение заключенного в изолированном пространстве рабочего тела.

Известно, что Стирлинг использовал периодическое изменение температуры газа, применив вытеснительный поршень (в дальнейшем называемый вытеснителем). Вытеснитель заставляет перемещаться газ в одну из двух полостей цилиндра, одна из которых находится при постоянно низкой, а другая при постоянно высокой температуре. При движении вытеснителя вверх газ по каналам нагревателя и холодильника перемещается из горячей полости в холодную. При движении вытеснителя вниз газ возвращается тем же путем в горячую полость. В первом случае газ должен отдавать большое количество тепла холодильнику. Во втором - получать от нагревателя равное количество тепла. Регенератор, предназначенный для предотвращения потерь тепла, располагается между нагревателем и холодильником. Он представляет собой некую полость, заполненную пористым материалом, которому горячий газ до поступления в холодильник отдает тепло. Когда же газ течет обратно, регенератор возвращает ему запасенное тепло до того, как газ поступает в нагреватель.

Система вытеснителя, обеспечивающая периодичность нагрева и охлаждения газа, соединена с рабочим поршнем (в дальнейшем называемым поршнем), который сжимает газ в холодной полости и позволяет ему расширяться в горячей. Поскольку сжатие газа происходит в полости с более низкой температурой, чем расширение, то получается полезная работа. На рисунке показаны четыре цикла, через которые проходит вся система, предполагая, что поршень и вытеснитель двигаются прерывисто. Движения поршня и вытеснителя в двигателе практически непрерывны. Их непрерывное движение обеспечивается посредством кривошипно-шатунного механизма. В этом случае невозможно обнаружить резких границ между четырьмя стадиями цикла, и сам цикл принципиально не меняется, и его КПД не уменьшается.

Таким образом, двигатель Стирлинга представляет собой поршневую машину с внешним подводом тепла, в котором рабочее тело постоянно находится в замкнутом пространстве и во время работы не заменяется.

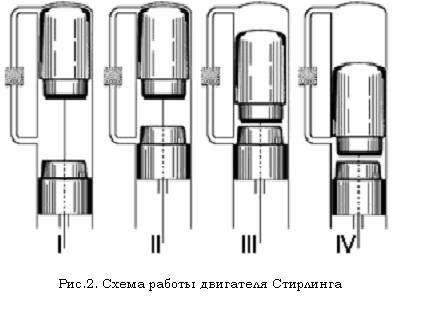

Предполагается, что движения поршня и вытеснителя - прерывистые. Тогда весь цикл можно разделить на четыре стадии (рис.2.):

I - Поршень находится в крайнем нижнем положении, а вытеснитель - в крайнем верхнем. Весь газ - в холодной полости;

II - Вытеснитель остается в верхнем положении. Поршень сжимает газ при низкой температуре;

III - Поршень остается в крайнем верхнем положении. Вытеснитель переталкивает газ из холодной полости в горячую;
