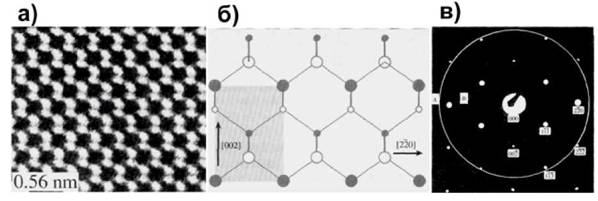

Двумерное изображение с высоким разрешением (ВРПЭМ) кристаллической решетки является классическим примером фазового контраста. На рис.4 приведено ВРПЭМ изображение Si (а) с проекцией Si-структуры (б) и очертанием использованной апертуры (в).

Рис.4

На Рис.1 (а) видны очертания, напоминающие гантелеобразные связи между атомами кремния, расположенных в проекции на расстоянии в 0.14нм друг от друга. В использованной апертуре было 13 рефлексов (в). На изображении расстояние в «гантели» соответствует 1.3 нм и таким образом, получается, что расстояние в «гантели» соответствовало плоскостям (004), которые, однако, не участвовали в формировании изображения. Проблема заключается еще и в том, что, точечное разрешение в ПЭМ составляло лишь ~2.5 нм. Объясняется это тем, что «гантели» в изображении связаны с наложением пересекающихся полос.
