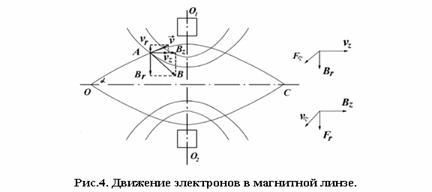

Принцип фокусування електронного променя неоднорідним магнітним полем короткої котушки ілюструє мал.4. У загальному випадку вектор швидкості електрона V спрямований під деяким кутом до осі котушки (лінії ОС). Розкладемо вектор швидкості електрона в крапці А (мал.4) на осьову і радіальну складові (Vz і Vr відповідно). Відповідні складові вектора індукції магнітного поля В в цій крапці позначимо Вz і Вr. Вектори Vz і Вr обумовлюють складову сили Лоренца Ft (мал. 4, праворуч, угорі). Сила Ft викликає обертання електронів навколо осі ОС, тобто з'являється азимутальна складова швидкості Vt, що разом з Вz утворить силу Fr, спрямовану до осі котушки. Неважко переконатися в тім, що після перетинання площини СО1СО2, незважаючи на зміну напрямку радіальної складової магнітного поля на протилежне, поперечна сила Ft як і раніше відхиляє електрони до осі ОС. Змінюючи індукцію магнітного поля, можна домогтися перетинання траєкторій всіх електронів у крапці З, забезпечуючи тим самим фокусування електронного потоку.
