Для регистрации спектров используют классические спектрофотометры и фурье-спектрометры.

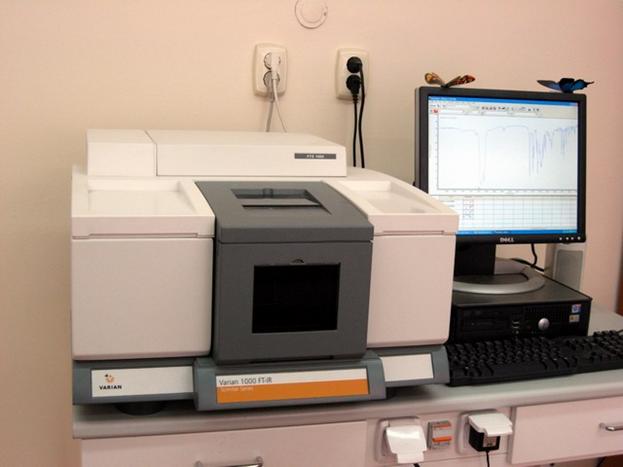

Исследовательский ИК спектрометр Varian Scimitar 1000 FT-IR

Основные части классического спектрофотометра - источник непрерывного теплового излучения, монохроматор, неселективный приемник излучения. Кювета с веществом (в любом агрегатном состоянии) помещается перед входной (иногда за выходной) щелью. В качестве диспергирующего устройства монохроматора применяют призмы из различных материалов (LiF, NaCl, KCl, CsF и др.) и дифракционной решетки. Последовательное выведение излучения различных длин волн на выходную щель и приемник излучения осуществляется сканирование поворотом призмы или решетки. Источники излучения - накаливаемые электрическим током стержни из различных материалов. Приемники: чувствительные термопары, металлические и полупроводниковые термосопротивления (болометры) и газовые термопреобразователи, нагрев стенки сосуда которых приводит к нагреву газа и изменению его давления, которое фиксируется. Выходной сигнал имеет вид обычной спектральной кривой.

Достоинства приборов классической схемы: простота конструкции, относительная дешевизна. Недостатки: невозможность регистрации слабых сигналов из-за малого отношения сигнал: шум, что сильно затрудняет работу в далекой инфракрасной области; сравнительно невысокая разрешающая способность (до 0,1 см-1), длительная (в течение нескольких минут) регистрация спектров.

В фурье-спектрометрах отсутствуют входная и выходная щели, а основной элемент - интерферометр. Поток излучения от источника делится на два луча, которые проходят через образец и интерферируют. Разность хода лучей варьируется подвижным зеркалом, отражающим один из пучков.

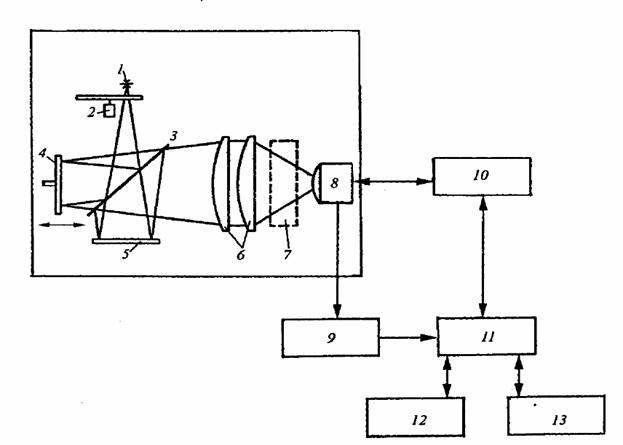

Блок-схема фурье-спектрометра:

1 – источник излучения; 2 – прерыватель; 3 – светоделитель; 4 – подвижное зеркало;

5 – неподвижное зеркало; 6 – система линз; 7 – кюветное отделение;

8 – детектор; 9 – аналого-цифровой преобразователь; 10 – контроллер;

11 – компьютер; 12 – цифровая печать; 13 – дисковая память.

Первоначальный сигнал зависит от энергии источника излучения и от поглощения образца и имеет вид суммы большого числа гармонических составляющих. Для получения спектра в обычной форме производится соответствующее фурье-преобразование с помощью встроенной ЭВМ.

Наиболее эффективное использование оборудования для инфракрасной Фурье спектроскопии возможно только при соответствующей подготовке пробы, предназначенной для анализа. При работе на инфракрасных Фурье спектрометрах можно использовать как традиционные способы пробоподготовки для инфракрасной спектроскопии, так и некоторые новые приемы, которые обусловлены прежде всего меньшим количеством вещества, достаточным для анализа и возможностью использования дополнительных устройств (приставок).

Достоинства фурье-спектрометра: высокое отношение сигнал: шум, возможность работы в широком диапазоне длин волн без смены диспергирующего элемента, быстрая (за секунды и доли секунд) регистрация спектра, высокая разрешающая способность (до 0,001 см-1). Недостатки: сложность изготовления и высокая стоимость.

Все спектрофотометры снабжаются ЭВМ, которые производят первичную обработку спектров: накопление сигналов, отделение их от шумов, вычитание фона и спектра сравнения (спектра растворителя), изменение масштаба записи, вычисление экспериментальных спектральных параметров, сравнение спектров с заданными, дифференцирование спектров и др. Кюветы для инфракрасных спектрофотометров изготовляют из прозрачных в инфракрасной области материалов. В качестве растворителей используют обычно ССl4, СНСl3, тетрахлорэтилен, вазелиновое масло. Твердые образцы часто измельчают, смешивают с порошком КВr и прессуют таблетки. Для работы с агрессивными жидкостями и газами применяют спец. защитные напыления (Ge, Si) на окна кювет. Мешающее влияние воздуха устраняют вакуумированием прибора или продувкой его азотом.

Для случая слабо поглощающих веществ (разреженные газы и др.) применяют многоходовые кюветы, в которых длина оптического пути достигает сотен метров благодаря многократным отражениям от системы параллельных зеркал. Большое распространение получил метод матричной изоляции, при котором исследуемый газ смешивают с аргоном, а затем смесь замораживают. В результате полуширина полос поглощения резко уменьшается, и спектр получается более контрастным. Применение специальной микроскопической техники позволяет работать с объектами очень малых размеров (доли мм).

Подготовку твердых образцов для регистрации их инфракрасных спектров осуществляют двумя способами:

1. Суспензионный метод представляет собой растирание образца до мелкодисперсного состояния (размер частиц 2-7 мкм) и приготовление суспензии в иммерсионной жидкости с близким к образцу показателем преломления. При этом в качестве матрицы обычно используют вазелиновое масло, фторированные или хлорированные масла. Полученная полупрозрачная паста наносится с помощью шпателя на окно из оптического материала в виде тонкой равномерной пленки.
